在新能源電池行業智能化制造的快速發展背景下，上海某電池制造企業對生產線上物料檢測的精度和可靠性提出了更高要求，鋰電池生產中的蓋板類工件的自動化檢測正面臨新的技術挑戰。三銘電氣憑借創新的SPS-130N背景抑制光電傳感器+FR系列光纖傳感器的雙傳感器方案，成功突破電池蓋板檢測難題，實現高達99.8%的分揀準確率，為行業樹立了新的技術標桿。
01
客戶痛點，精準破解
01.復雜環境干擾：被測蓋板上方存在銀白色頂板，其反射率與蓋板的銀白色正面相近。現有的檢測產品對色差敏感度不足，無法有效區分蓋板與背景頂板，復雜環境導致信號干擾現象嚴重，檢測距離設定也困難重重。
· SPS-130N背景抑制光電傳感器采用三角測量原理進行檢測，相比普通漫反射類傳感器僅依賴反射光強判斷，具有顯著優勢：受物體表面色差的影響小，檢測穩定性高。
· 同時自帶同頻干擾過濾算法，有效屏蔽背景干擾，即使在復雜環境中也能保持檢測精度。

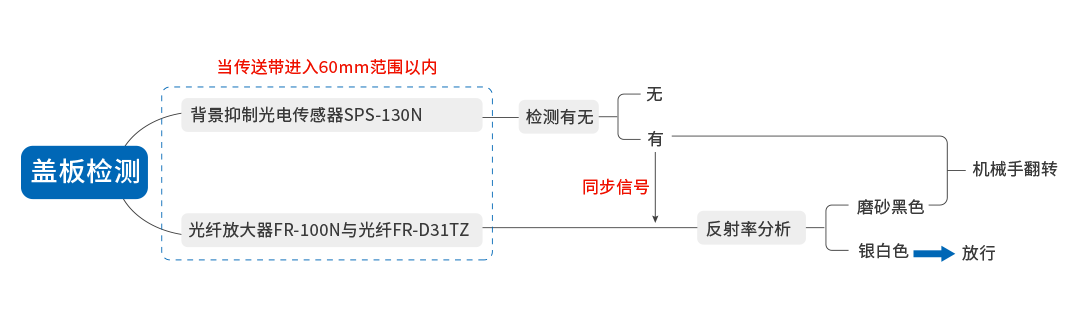

· 設置SPS-130N背景抑制光電傳感器檢測蓋板距離為60mm，當傳送帶進入該范圍內時，SPS-130N負責檢測蓋板有無，并避免光學干擾；

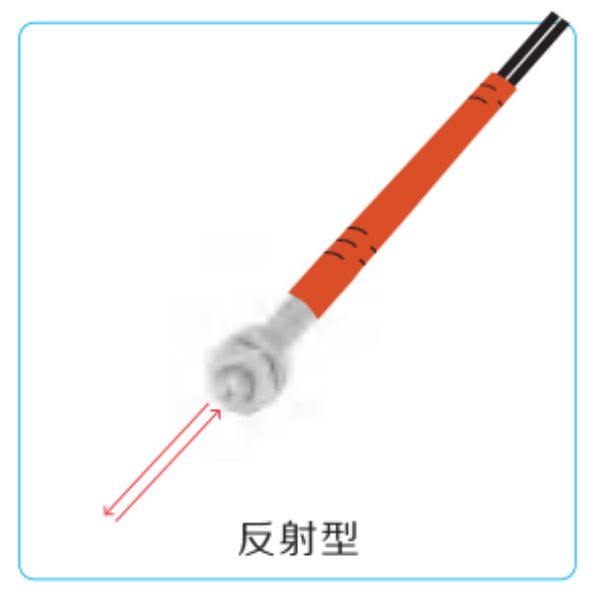

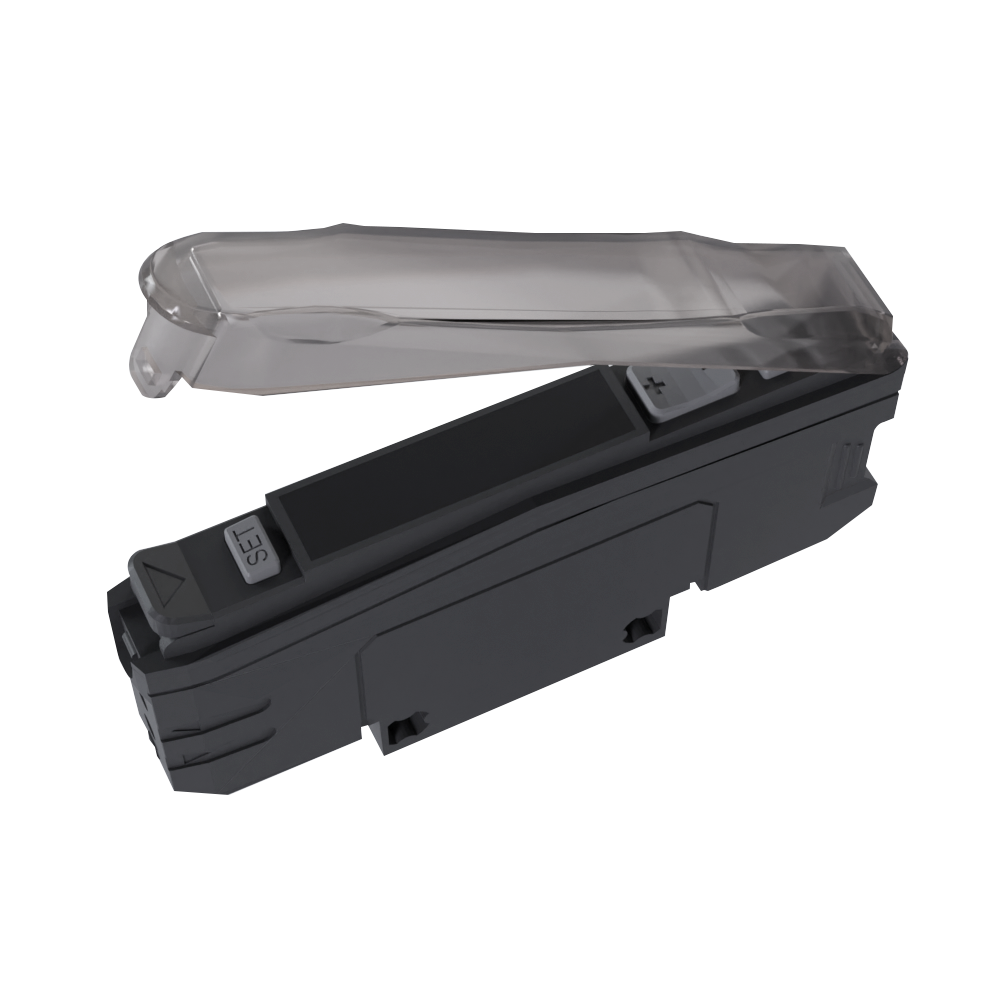

· 同時FR-100N光纖放大器與FR-D31TZ光纖協同工作，將光纖頭安裝在蓋板上方30mm處，使其檢測光斑直射蓋板表面，可利用銀白色（高反光）與磨砂黑色（低反光）材質對光線的反射率差異，由光纖放大器設定相應的感應閾值，精準區分蓋板當前是正面（銀白色）還是反面（磨砂黑色），并觸發機械手執行相應動作，降低誤檢率。
03.安裝空間受限：在客戶的產線上，安裝空間極為有限，給傳統的光電傳感器的安裝造成難題：對射型光電傳感器無法滿足對射安裝的基礎條件；而漫反射型光電傳感器緊湊安裝后，導致相鄰傳感器互相干擾，影響檢測準確性。因此，這兩種常見的傳統光電傳感器，都難以滿足產線多點位檢測所需的緊湊化部署要求。
勢 傳統痛點_畫板 1.png)
· SPS-130N 背景抑制光電傳感器支持多點位并列安裝，且傳感器之間互相無干擾，對安裝空間要求較小，能夠輕松適應各種復雜的安裝環境，在空間有限的生產線上也能靈活安裝，有效解決了安裝難題。
02
三大技術路徑
實現閉環控制、智能升級

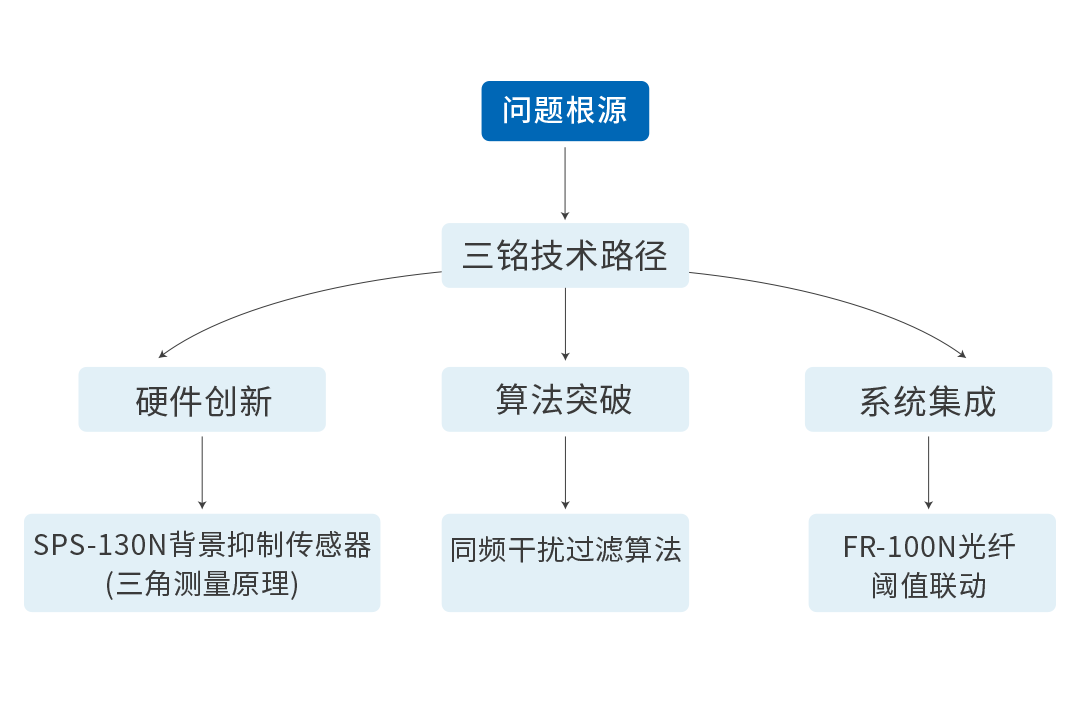

三銘電氣量身定制的產品解決方案，從硬件創新、算法突破、系統集成等三大技術路徑，徹底解決客戶問題根源：
硬件創新：采用SPS-130N背景抑制光電傳感器（基于三角測量原理），確保高精度檢測，適應狹小空間安裝需求。
算法突破：運用同頻干擾過濾算法，有效消除環境干擾，提升檢測穩定性和可靠性。
系統集成：結合FR-100N光纖閾值聯動技術，實現多傳感器協同工作，優化整體系統響應效率。
03
創新方案卓越性能
提質增效降本
本案例采用SPS-130N背景抑制光電傳感器+FR-100N光纖放大器+FR-D31TZ光纖的產品架構，不僅實現了蓋板狀態的全自動高精度檢測與分揀，更在性能上展現出非凡優勢：
· 超強背景抑制：黑白差檢測能力超過85%，即使在極端光環境下也能準確區分蓋板正反面，幫助客戶將誤檢率降低至2%以內。
· 高效抗干擾：同頻干擾過濾算法，確保雙傳感器并排安裝無干擾，提升系統整體穩定性的同時，使得空間利用率提升300%。
· 極速響應：響應時間小于1ms，確保生產線高速運行下的實時檢測與分揀。
· 高穩定性：免維護運行，運維成本降低60%以上。
_畫板 1 副本.png)
